Busbar焊接引導
行業痛點與需求

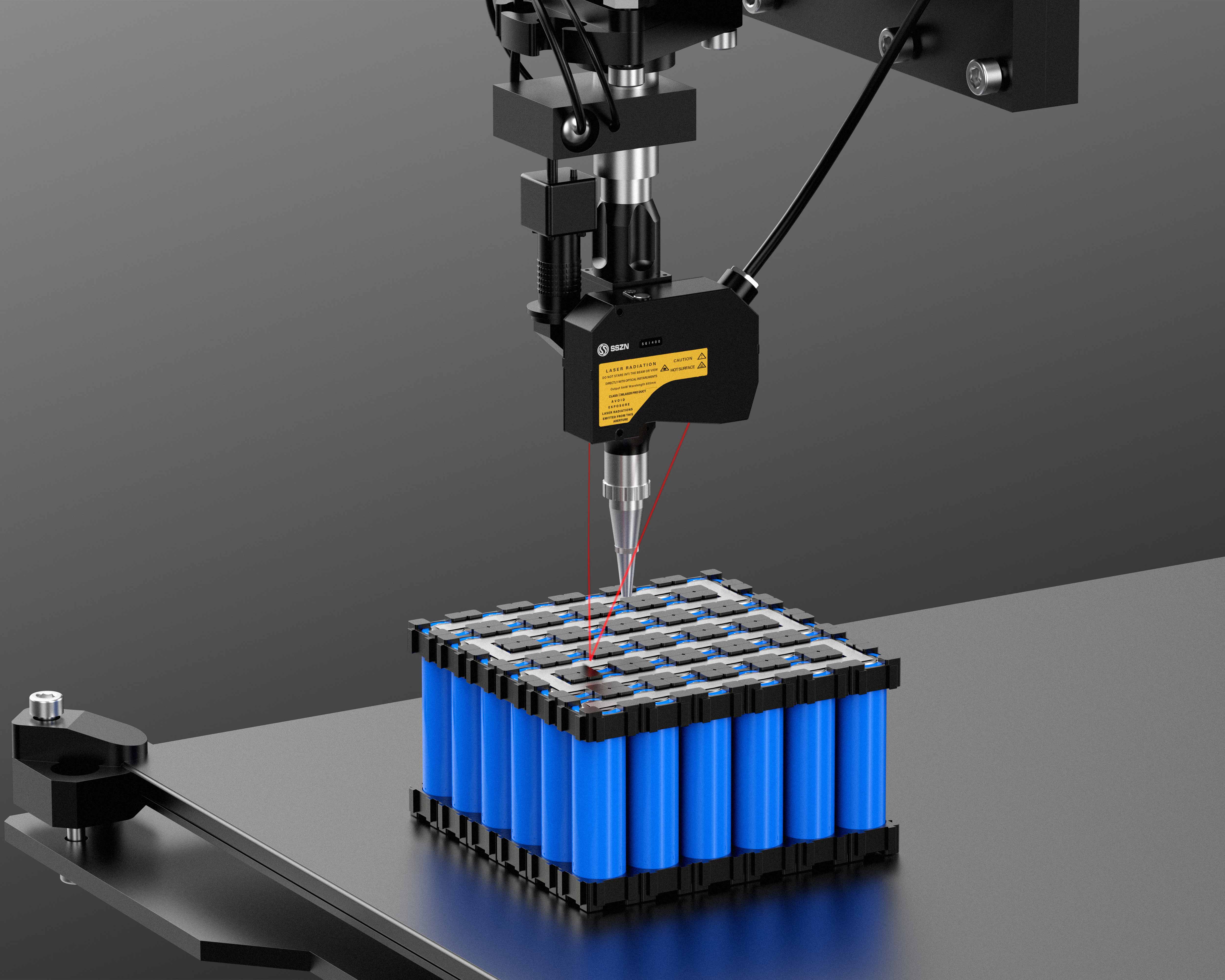

在動力電池模組線組裝過程中，其中一項重要的環節是模組Busbar焊接，將多個電芯極柱通過匯流排焊接串聯，為了保證焊接質量，須在焊前進行定位引導。采用深視智能高精度激光位移傳感器SGI400進行焊前測距，長量程小光斑的配置能有效獲取各點高度。
優勢&特點
01SGI系列最高采樣頻率可達88kHz
02超高集成度無需外接控制器，可以通過軟件自由切換測量模式
03提供豐富的通訊方式，滿足多樣性的檢測需求
相機選型
| 型號 | SGI400/SGI405 | ||
| 參考距離（CD） | 400mm | ||
| 測量范圍 | -100mm~100mm | ||
| 光源 | 光源波長 | 655nm | |
| 激光器等級 | 2類 | ||
| 激光器輸出功率 | 5mW | ||
| 光點直徑（光斑尺寸） | 小光點 | Φ450μm | |
| 寬光點 | 450*1300μm | ||
重復精度① | 2μm | ||
| 線性度 | ±0.05%的 F.S. | ||
| 溫度特性 | 0.01%的 F.S./℃ | ||
| 采樣頻率（Hz） | 1/2/5/10/20/50/88kHz(可選 7 種級別) | ||
| 輸入輸出 | 通信端口 | 1 個 100Base-TX/1000Base-T 以太網接口，1 個 RS485 | |
| 模擬量輸出 | 1 路模擬量輸出，支持模擬電壓和模擬電流切換 | ||
| IO 輸入 | 2 路，計時、歸零功能和單端編碼器功能復用 | ||
| IO 輸出 | 4路，判定狀態輸出 | ||
| 工作溫度 | 0~50℃ | ||
| 儲存溫度 | -20～70℃ | ||
| 工作濕度 | 35%~85%無凝露 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | ||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | ||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | ||
| IP 等 級 | IP67，符合IEC 60529標準 | ||
| 尺寸 | 119*85*35 | ||
| 數據線（配線）型號 | SCB-GICAM-HA1-3m/6m/10m | ||
| 重量（包括線纜） | 380g | ||
